미러리스에 일회용 카메라 렌즈를 써보자 2 [canon ef-m mount]

* EF-M 마운트 전용

렌즈 교환식 카메라에 일회용 카메라 렌즈를 붙여서 사용해보자.

이런 저품질의 물건을 따로 구매할 필요 없이, 3d 프린터를 이용할 수 있다면 누구나 쉽게 가질 수 있도록 기록을 남긴다.

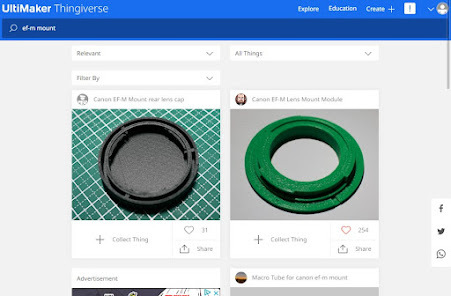

1. thingiverse에서 ef-m mount로 검색하고 마음에 드는 body cap 파일 하나를 저장한다.



2. Microsoft store에서 3d builder를 다운로드하고 설치.

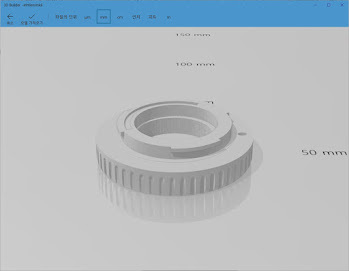

3. thingiverse에서 다운로드 한 3d 도면을 불러와서 편집한다.

 3.1. 렌즈와 센서의 거리를 생각해서 Flange Back을 계산하고 모델을 수정한다.

 3.2. 늘이고 줄이고 구멍을 뚫는다.

4. 프린팅 한다.

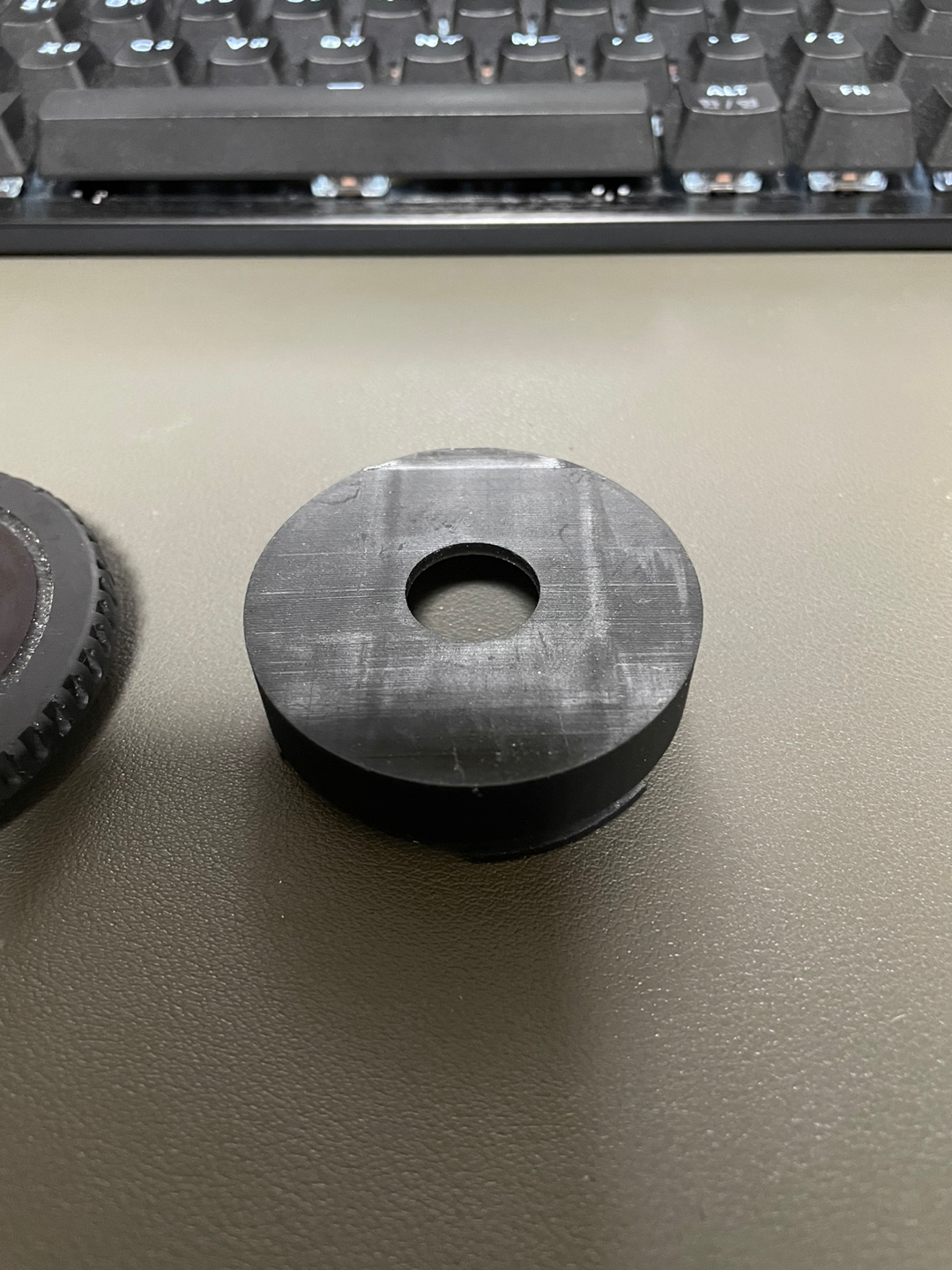

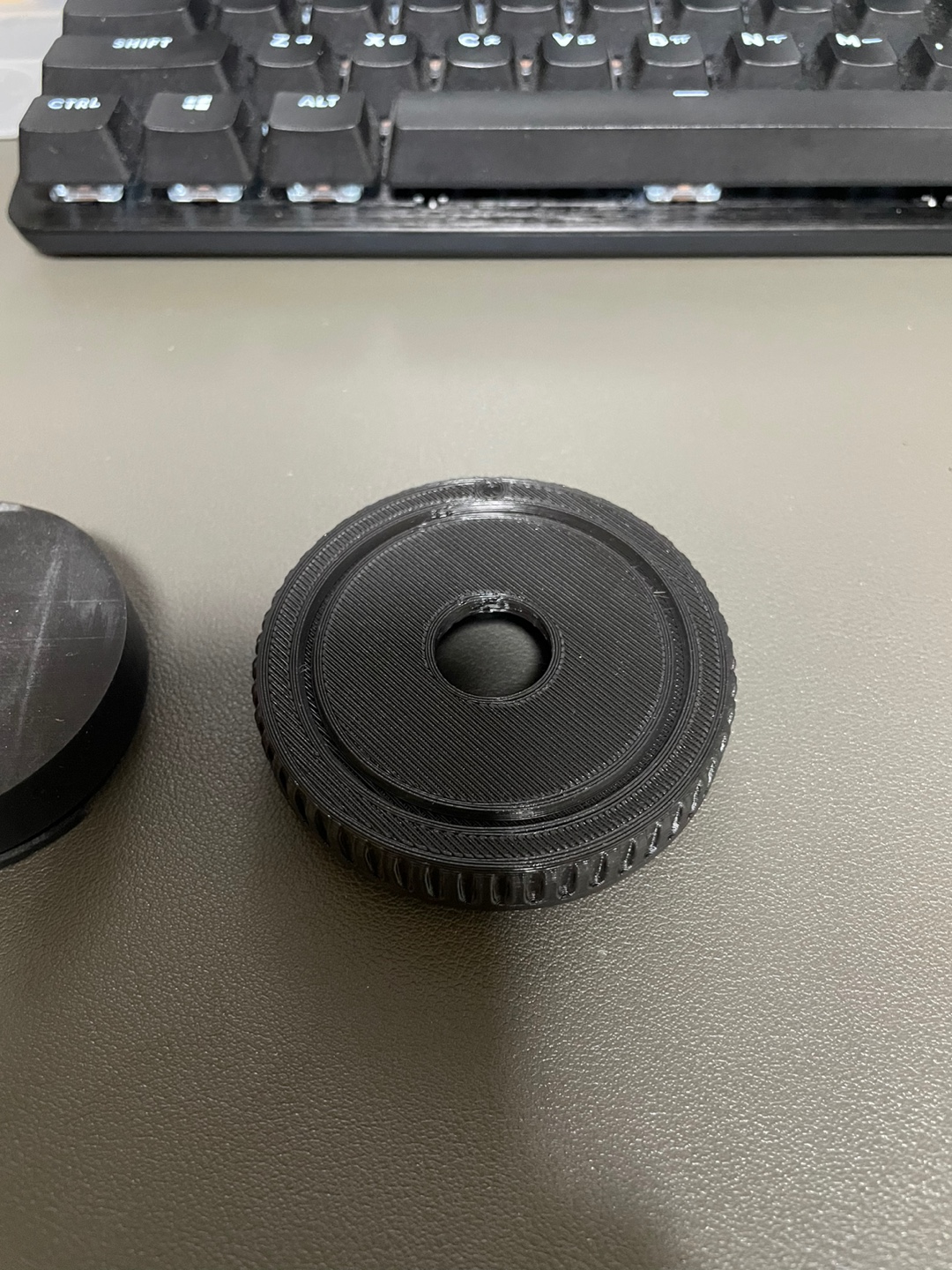

 - 초점이 맞지 않거나 마운트가 맞지 않으면 다시 수정하고 될 때까지 프린팅한다.

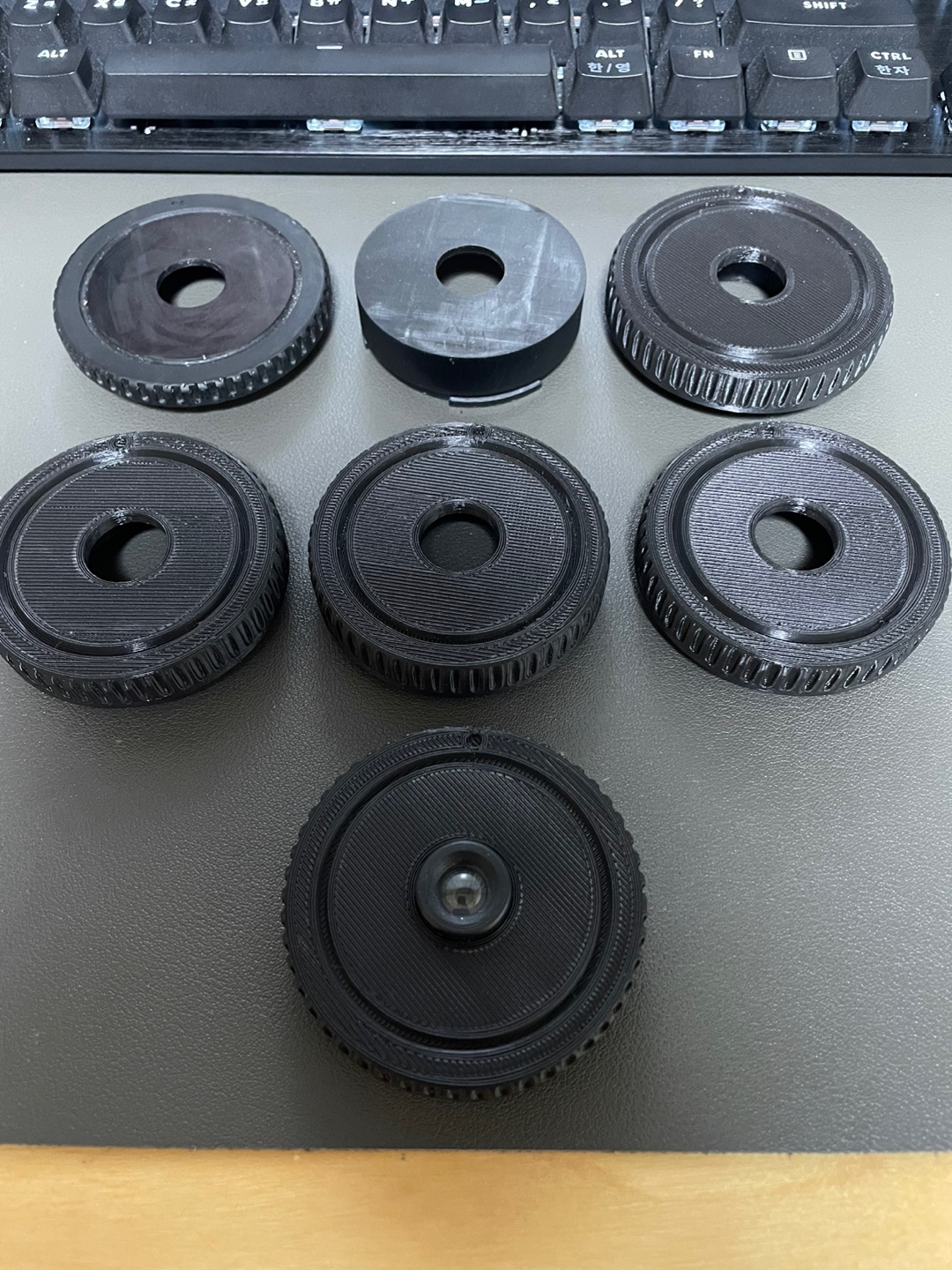

7번의 수정 및 출력 끝에 쓸만한 것으로 만들 수 있었다.

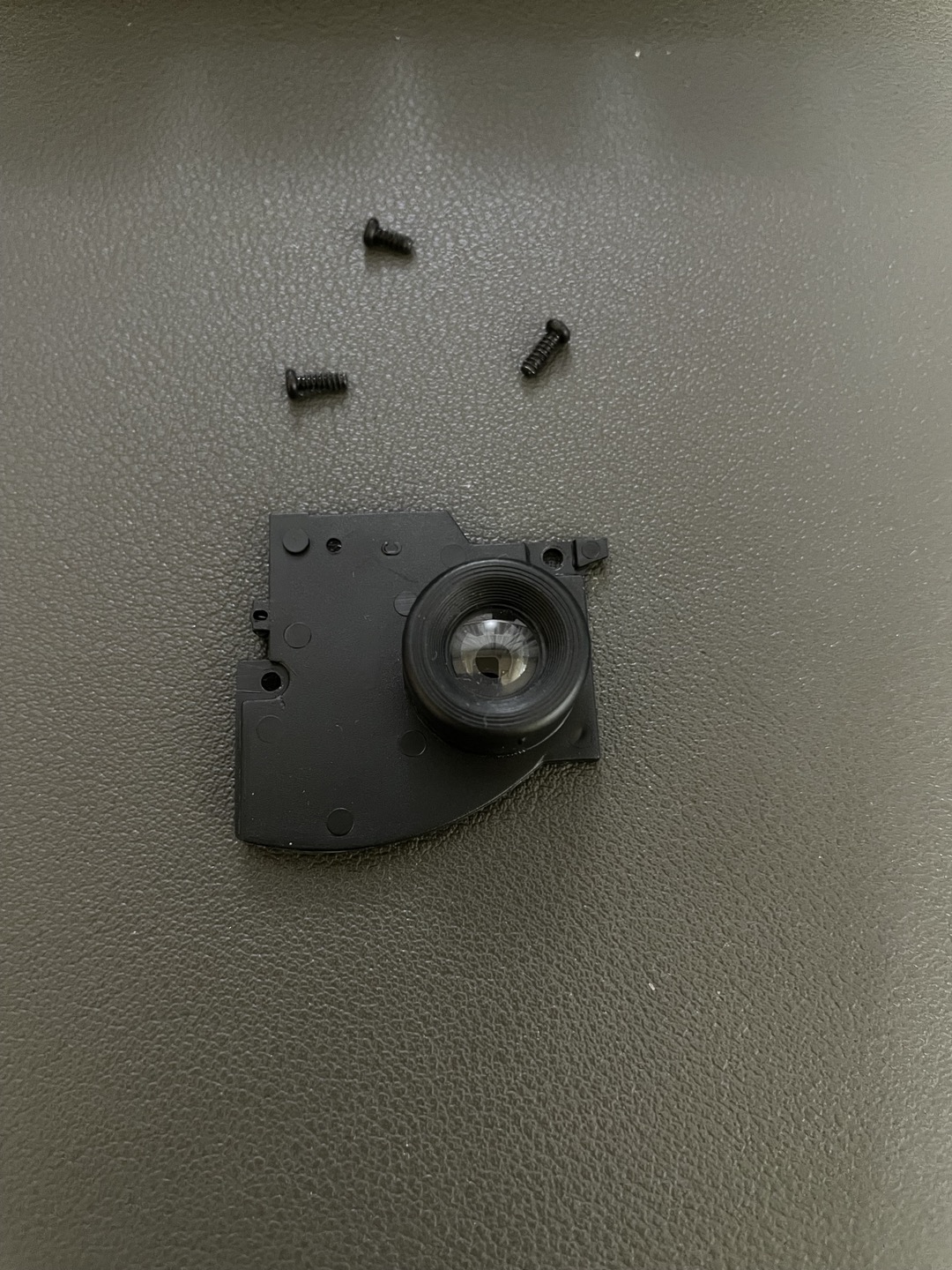

6. 일회용 카메라에서 렌즈를 적출한다. (kodak funsaver를 분해했다.)



 6.1. 필름을 다 쓴 일회용 카메라는 필름 현상소에 가서 가져가도 되냐고 물어보면 대부분 그냥 준다.

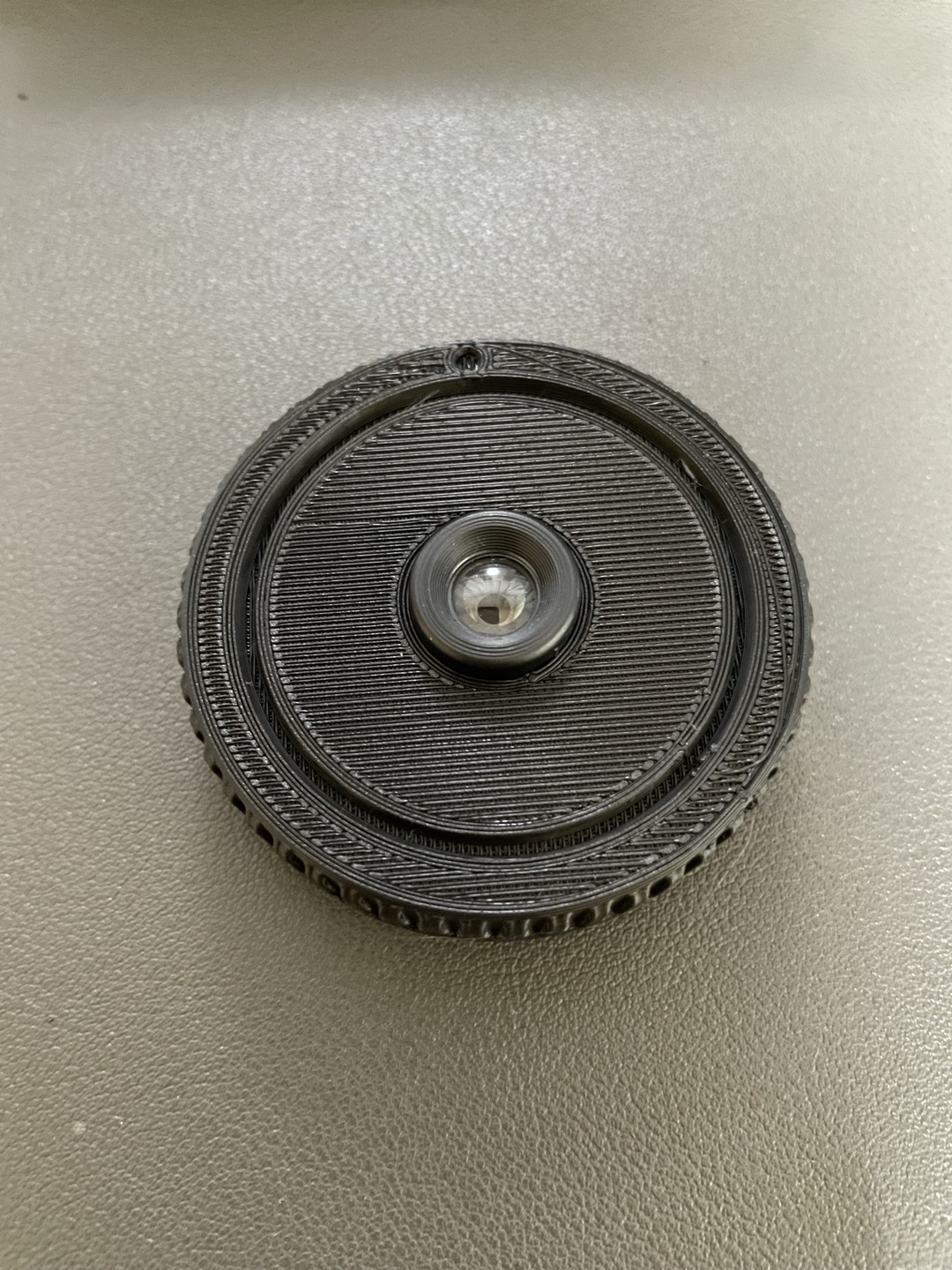

7. 출력한 렌즈 컨버터에 장착한다. (딱 맞게 설계해서 본딩할 필요가 없다.)

8. 촬영한다.





3D 프린팅 도면

https://www.printables.com/model/513016-disposable-camera-lens-to-ef-m-mount-converter

https://www.thingiverse.com/thing:6095188



비디오 샘플

https://youtube.com/shorts/DStb9b42mRo?feature=share



P.S. 여러 시행착오 끝에 소니 e 마운트용 도면을 뽑아냈다.

링크 첨부 : https://cuckoolander.tistory.com/25
